Компрессор Abac Micron

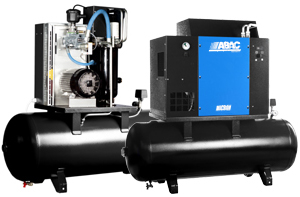

Компрессор Abac MicronНовая модель - винтовой компрессор Abac Micron (Абак Микрон) включает в себя простоту исполнения и сопоставимую цену в сравнении с воздушными поршневыми компрессорами Abac. Известно, что винтовые компрессоры Abac это очень прочные, с не большим уровнем шума и высоким коэффициентом полезного действия Итальянские компрессоры. При переходе от периодического применения сжатого воздуха к непрерывному его использованию, воздушные винтовые компрессоры Abac Micron (Абак Микрон) позволят Вам получить то, что Вам требуется – дешевый сжатый воздух с компрессора, который занимает не большую полезную площадь. Есть много различных моделей винтовых компрессоров Abac Micron (Абак Микрон) в закрытом и открытом исполнениях, Вы всегда сможете выбрать интересный вариант по производительности и по цене.

Присоединяйтесь к миру передовых технологий винтового компрессора Abac Micron (Абак Микрон), если Ваши требования по сжатому воздуху увеличились.

Если Ваш поршневой компрессор не справляется с Вашими выросшими потребностями в сжатом воздухе – Вы можете легко присоединиться к новым технологиям винтовых компрессоров Abac Micron (Абак Микрон).

Главные преимущества компрессора Abac Micron (Абак Микрон):

  • Легкий монтаж - компрессор Abac Micron комплектуется воздухосборником с лапами, с помощью которых винтовой компрессор Micron может устанавливаться на пол.
  • Не высокий уровень шумности: можно ставить винтовой компрессор Abac Micron (Абак Микрон) непосредственно возле потребителя сжатого воздуха, без вреда здоровью для рабочего персонала.
  • Простота обслуживания компрессора Abac Micron: все компоненты компрессора имеют хороший обзор для облегчения обслуживания и ремонта.
  • Экономичное расходование электрической энергии: гораздо меньшее потребление электроэнергии винтовыми компрессорами Abac Micron (Абак Микрон) в сравнении с поршневыми компрессорами Abac аналогичной производительности, из-за применения принципа сжатия воздуха в винтовой паре.
  • Постоянство давления в системе: сжатый воздух от винтовой установки Abac Micron поступает без пульсации, в отличии от поршневого компрессора, что дает Вам стабильность в пневматической системе.
  • Надежный винтовой блок от компании Atlas Copco: для продолжительного срока службы и безотказности винтовой установки Abac Micron (Абак Микрон).

Получайте лучшее от использования принципа Micron.

Компрессор Abac Micron
Компрессор Abac Micron в открытом исполнении от 2,2 до 7,5 кВт
Модель кВт л/мин атм. Ресивер ДxШxВ (м) dB Кг Оформить заказ
Micron 2.2/200 2,2 297 8 200 1.5x0.7x1.3 74 115 ЗАКАЗАТЬ
2,2 220 10 200 1.5x0.7x1.3 74 115 ЗАКАЗАТЬ
Micron 3/200 3 350 8 200 1.5x0.7x1.3 75 121 ЗАКАЗАТЬ
3 280 10 200 1.5x0.7x1.3 75 121 ЗАКАЗАТЬ
Micron 4/200 4 495 8 200 1.5x0.7x1.3 76 122 ЗАКАЗАТЬ
4 415 10 200 1.5x0.7x1.3 76 122 ЗАКАЗАТЬ
Micron 5.5/200 5,5 641 8 200 1.5x0.7x1.3 78 124 ЗАКАЗАТЬ
5,5 557 10 200 1.5x0.7x1.3 78 124 ЗАКАЗАТЬ
Micron 7.5/200 7,5 948 8 200 1.5x0.7x1.3 77 180 ЗАКАЗАТЬ
7,5 802 10 200 1.5x0.7x1.3 77 180 ЗАКАЗАТЬ
Micron 2.2/270 2,2 297 8 270 1.6x0.7x1.3 74 128 ЗАКАЗАТЬ
2,2 220 10 270 1.6x0.7x1.3 74 128 ЗАКАЗАТЬ
Micron 3/270 3 350 8 270 1.6x0.7x1.3 75 134 ЗАКАЗАТЬ
3 280 10 270 1.6x0.7x1.3 75 134 ЗАКАЗАТЬ
Micron 4/270 4 495 8 270 1.6x0.7x1.3 76 135 ЗАКАЗАТЬ
4 415 10 270 1.6x0.7x1.3 76 135 ЗАКАЗАТЬ
Micron 5.5/270 5,5 641 8 270 1.6x0.7x1.3 78 137 ЗАКАЗАТЬ
5,5 557 10 270 1.6x0.7x1.3 78 137 ЗАКАЗАТЬ
Micron 7.5/270 7,5 948 8 270 1.6x0.7x1.3 77 193 ЗАКАЗАТЬ
7,5 802 10 270 1.6x0.7x1.3 77 193 ЗАКАЗАТЬ
Micron E 2.2/200 2,2 297 8 200 1.5x0.7x1.3 74 141 ЗАКАЗАТЬ
2,2 220 10 200 1.5x0.7x1.3 74 141 ЗАКАЗАТЬ
Micron E 3/200 3 350 8 200 1.5x0.7x1.3 75 147 ЗАКАЗАТЬ
3 280 10 200 1.5x0.7x1.3 75 147 ЗАКАЗАТЬ
Micron E 4/200 4 495 8 200 1.5x0.7x1.3 76 148 ЗАКАЗАТЬ
4 415 10 200 1.5x0.7x1.3 76 148 ЗАКАЗАТЬ
Micron E 5.5/200 5,5 641 8 200 1.5x0.7x1.3 78 150 ЗАКАЗАТЬ
5,5 557 10 200 1.5x0.7x1.3 78 150 ЗАКАЗАТЬ
Micron E 7.5/200 7,5 948 8 200 1.5x0.7x1.3 77 207 ЗАКАЗАТЬ
7,5 802 10 200 1.5x0.7x1.3 77 207 ЗАКАЗАТЬ
Micron E 2.2/270 2,2 297 8 270 1.6x0.7x1.3 74 154 ЗАКАЗАТЬ
2,2 220 10 270 1.6x0.7x1.3 74 154 ЗАКАЗАТЬ
Micron E 3/270 3 350 8 270 1.6x0.7x1.3 75 160 ЗАКАЗАТЬ
3 280 10 270 1.6x0.7x1.3 75 160 ЗАКАЗАТЬ
Micron E 4/270 4 495 8 270 1.6x0.7x1.3 76 161 ЗАКАЗАТЬ
4 415 10 270 1.6x0.7x1.3 76 161 ЗАКАЗАТЬ
Micron E 5.5/270 5,5 641 8 270 1.6x0.7x1.3 78 163 ЗАКАЗАТЬ
5,5 557 10 270 1.6x0.7x1.3 78 163 ЗАКАЗАТЬ
Micron E 7.5/270 7,5 948 8 270 1.6x0.7x1.3 77 220 ЗАКАЗАТЬ
7,5 802 10 270 1.6x0.7x1.3 77 220 ЗАКАЗАТЬ
Компрессор Abac Micron в открытом исполнении от 11 до 15 кВт
Модель кВт л/мин атм. Реси-вер ДxШxВ (мм) dB Кг Оформить заказ
Micron 11/270 11 1408 8 270 1.6x0.8x1.4 78 237 ЗАКАЗАТЬ
11 1265 10 270 1.6x0.8x1.4 78 237 ЗАКАЗАТЬ
Micron 15/270 15 1631 8 270 1.6x0.8x1.4 80 252 ЗАКАЗАТЬ
15 1473 10 270 1.6x0.8x1.4 80 252 ЗАКАЗАТЬ
Micron 11/500 11 1408 8 500 2.0x0.8x1.5 78 260 ЗАКАЗАТЬ
11 1265 10 500 2.0x0.8x1.5 78 260 ЗАКАЗАТЬ
11 1034 13 500 2.0x0.8x1.5 78 292 ЗАКАЗАТЬ
Micron 15/500 15 1631 8 500 2.0x0.8x1.5 80 275 ЗАКАЗАТЬ
15 1473 10 500 2.0x0.8x1.5 80 275 ЗАКАЗАТЬ
15 1224 13 500 2.0x0.8x1.5 80 307 ЗАКАЗАТЬ
Micron E 11/270 11 1408 8 270 1.6x0.8x1.4 78 237 ЗАКАЗАТЬ
11 1265 10 270 1.6x0.8x1.4 78 237 ЗАКАЗАТЬ
Micron E 15/270 15 1631 8 270 1.6x0.8x1.4 80 252 ЗАКАЗАТЬ
15 1473 10 270 1.6x0.8x1.4 80 252 ЗАКАЗАТЬ
Micron E 11/500 11 1408 8 500 2.0x0.8x1.5 78 299 ЗАКАЗАТЬ
11 1265 10 500 2.0x0.8x1.5 78 299 ЗАКАЗАТЬ
11 1034 13 500 2.0x0.8x1.5 78 331 ЗАКАЗАТЬ
Micron E 15/500 15 1631 8 500 2.0x0.8x1.5 80 314 ЗАКАЗАТЬ
15 1473 10 500 2.0x0.8x1.5 80 314 ЗАКАЗАТЬ
15 1224 13 500 2.0x0.8x1.5 80 346 ЗАКАЗАТЬ
Компрессор Abac Micron

Abac Micron E – версия компрессора со встроенным осушителем сжатого воздуха

Экстра компактный, экономичный и простой в установке винтовой компрессор Micron E, для того оборудования, где требуется низкая влажность сжатого воздуха.

Компрессор Abac Micron
Компрессор Abac Micron в кожухе от 2,2 до 7,5 кВт
Модель кВт л/мин атм. Ресивер ДxШxВ (мм) dB Кг Оформить заказ
Micron 2.2/200 2,2 297 8 200 1.5x0.7x1.3 72 121 ЗАКАЗАТЬ
2,2 220 10 200 1.5x0.7x1.3 72 121 ЗАКАЗАТЬ
Micron 3/200 3 350 8 200 1.5x0.7x1.3 73 127 ЗАКАЗАТЬ
3 280 10 200 1.5x0.7x1.3 73 127 ЗАКАЗАТЬ
Micron 4/200 4 495 8 200 1.5x0.7x1.3 74 128 ЗАКАЗАТЬ
4 415 10 200 1.5x0.7x1.3 74 128 ЗАКАЗАТЬ
Micron 5.5/200 5,5 641 8 200 1.5x0.7x1.3 76 130 ЗАКАЗАТЬ
5,5 557 10 200 1.5x0.7x1.3 76 130 ЗАКАЗАТЬ
Micron 7.5/200 7,5 948 8 200 1.5x0.7x1.3 75 186 ЗАКАЗАТЬ
7,5 802 10 200 1.5x0.7x1.3 75 186 ЗАКАЗАТЬ
Micron 2.2/270 2,2 297 8 270 1.6x0.7x1.3 72 134 ЗАКАЗАТЬ
2,2 220 10 270 1.6x0.7x1.3 72 134 ЗАКАЗАТЬ
Micron 3/270 3 350 8 270 1.6x0.7x1.3 73 140 ЗАКАЗАТЬ
3 280 10 270 1.6x0.7x1.3 73 140 ЗАКАЗАТЬ
Micron 4/270 4 495 8 270 1.6x0.7x1.3 74 141 ЗАКАЗАТЬ
4 415 10 270 1.6x0.7x1.3 74 141 ЗАКАЗАТЬ
Micron 5.5/270 5,5 641 8 270 1.6x0.7x1.3 76 143 ЗАКАЗАТЬ
5,5 557 10 270 1.6x0.7x1.3 76 143 ЗАКАЗАТЬ
Micron 7.5/270 7,5 948 8 270 1.6x0.7x1.3 75 199 ЗАКАЗАТЬ
7,5 802 10 270 1.6x0.7x1.3 75 199 ЗАКАЗАТЬ
Micron E 2.2/200 2,2 297 8 200 1.5x0.7x1.3 72 147 ЗАКАЗАТЬ
2,2 220 10 200 1.5x0.7x1.3 72 147 ЗАКАЗАТЬ
Micron E 3/200 3 350 8 200 1.5x0.7x1.3 73 153 ЗАКАЗАТЬ
3 280 10 200 1.5x0.7x1.3 73 153 ЗАКАЗАТЬ
Micron E 4/200 4 495 8 200 1.5x0.7x1.3 74 154 ЗАКАЗАТЬ
4 415 10 200 1.5x0.7x1.3 74 154 ЗАКАЗАТЬ
Micron E 5.5/200 5,5 641 8 200 1.5x0.7x1.3 76 156 ЗАКАЗАТЬ
5,5 557 10 200 1.5x0.7x1.3 76 156 ЗАКАЗАТЬ
Micron E 7.5/200 7,5 948 8 200 1.5x0.7x1.3 75 213 ЗАКАЗАТЬ
7,5 802 10 200 1.5x0.7x1.3 75 213 ЗАКАЗАТЬ
Micron E 2.2/270 2,2 297 8 270 1.6x0.7x1.3 72 160 ЗАКАЗАТЬ
2,2 220 10 270 1.6x0.7x1.3 72 160 ЗАКАЗАТЬ
Micron E 3/270 3 350 8 270 1.6x0.7x1.3 73 166 ЗАКАЗАТЬ
3 280 10 270 1.6x0.7x1.3 73 166 ЗАКАЗАТЬ
Micron E 4/270 4 495 8 270 1.6x0.7x1.3 74 167 ЗАКАЗАТЬ
4 415 10 270 1.6x0.7x1.3 74 167 ЗАКАЗАТЬ
Micron E 5.5/270 5,5 641 8 270 1.6x0.7x1.3 76 169 ЗАКАЗАТЬ
5,5 557 10 270 1.6x0.7x1.3 76 169 ЗАКАЗАТЬ
Micron E 7.5/270 7,5 948 8 270 1.6x0.7x1.3 75 226 ЗАКАЗАТЬ
7,5 802 10 270 1.6x0.7x1.3 75 226 ЗАКАЗАТЬ
Компрессор Abac Micron в кожухе от 11 до 15 кВт
Модель кВт л/мин атм. Ресивер ДxШxВ (мм) dB Кг Оформить заказ
Micron 11/270 11 1408 8 270 1.6x0.8x1.4 76 245 ЗАКАЗАТЬ
11 1265 10 270 1.6x0.8x1.4 76 245 ЗАКАЗАТЬ
Micron 15/270 15 1631 8 270 1.6x0.8x1.4 78 260 ЗАКАЗАТЬ
15 1473 10 270 1.6x0.8x1.4 78 260 ЗАКАЗАТЬ
Micron 11/500 11 1408 8 500 2.0x0.8x1.5 76 268 ЗАКАЗАТЬ
11 1265 10 500 2.0x0.8x1.5 76 268 ЗАКАЗАТЬ
11 1034 13 500 2.0x0.8x1.5 76 300 ЗАКАЗАТЬ
Micron 15/500 15 1631 8 500 2.0x0.8x1.5 78 283 ЗАКАЗАТЬ
15 1473 10 500 2.0x0.8x1.5 78 283 ЗАКАЗАТЬ
15 1224 13 500 2.0x0.8x1.5 78 315 ЗАКАЗАТЬ
Micron E 11/270 11 1408 8 270 1.6x0.8x1.4 76 245 ЗАКАЗАТЬ
11 1265 10 270 1.6x0.8x1.4 76 245 ЗАКАЗАТЬ
Micron E 15/270 15 1631 8 270 1.6x0.8x1.4 78 260 ЗАКАЗАТЬ
15 1473 10 270 1.6x0.8x1.4 78 260 ЗАКАЗАТЬ
Micron E 11/500 11 1408 8 500 2.0x0.8x1.5 76 307 ЗАКАЗАТЬ
11 1265 10 500 2.0x0.8x1.5 76 307 ЗАКАЗАТЬ
11 1034 13 500 2.0x0.8x1.5 76 339 ЗАКАЗАТЬ
Micron E 15/500 15 1631 8 500 2.0x0.8x1.5 78 322 ЗАКАЗАТЬ
15 1473 10 500 2.0x0.8x1.5 78 322 ЗАКАЗАТЬ
15 1224 13 500 2.0x0.8x1.5 78 354 ЗАКАЗАТЬ

Наше знаменитое удобство для пользователя

Благодаря простому управлению и ключевому расположению компонентов, вы можете иметь обзор ключевых параметров для эксплуатации и обслуживания в кратчайшие сроки. Так что вы сможете сосредоточиться на своих более важных вопросах. Готовые сервисные сменные комплекты включают в себя все детали, необходимые для проведения текущего сервисного обслуживания в одной коробке. Компрессор Abac Micron предоставляет Вам простое решение, замена расходных материалов по количеству часов наработки. Все сменные детали находятся всегда под рукой, это обеспечивает высокую защиту Ваших инвестиций.

100% Abac

Возвращаясь в прошлое, к своим истокам - к изготовлению поршневых компрессоров, фирма Abac (Абак) решает начать производство маленьких винтовых компрессоров, с производительностью и размерами поршневого компрессора, но с применением технологий от винтового компрессора. Что получилось в результате, Вы можете видеть на этой странице! Винтовые компрессоры Abac Micron (Абак Микрон) получились простыми и легкими в эксплуатации и обслуживании воздушными компрессорами, которые дают Вам отличный долгий срок службы и экономию электроэнергии.

Энергоэффективность приходит с технологичностью Abac

Винтовые компрессоры Abac Micron до 35% более энергоэффективны, чем эквивалентной мощности и размеров поршневой компрессор Abac (Абак). Компрессоры Abac Micron также предназначены для работы непрерывно в случае необходимости, это позволяет получить 100% производительность, 24 часа в сутки от Вашего компрессора Abac Micron, без опасений, что воздушный компрессор может сломаться.

Компрессор Abac Micron Компрессор Abac MicronКомпрессор Abac MicronКомпрессор Abac Micron

1) Простота монтажа винтового компрессора Abac Micron

Компрессор Abac Micron после распаковки сразу готов к работе. Компрессор Abac Micron (Абак Микрон) идет в комплекте с воздухосборником и так же снабжен максимально простой автоматикой для управления. Простотой монтаж означает, что винтовой компрессор Abac Micron (Абак Микрон) можно очень быстро ввести в эксплуатацию, и получать сжатый воздух круглосуточно.

2) Простота обслуживания компрессора Abac Micron

Почти нет панелей которые должны быть сняты в случае технического обслуживания. Все компоненты компрессора Abac Micron (Абак Микрон) расположены со стратегическим учетом, чтобы способствовать легкому техническому обслуживанию.

3) Высокий КПД винтового компрессора Abac Micron

Благодаря использованию винтовой пары, воздушный компрессор Abac Micron (Абак Микрон) экономит до 35% электрической энергии в сравнении с аналогичными по мощности обычными поршневыми компрессорами.

4) Постоянное давление компрессора Abac Micron

Унифицированные и непрерывного действия вращающиеся роторы винтовой пары компрессора Abac Micron генерируют поток сжатого воздуха без пульсаций, отсутствие скачков давления предоставляет Вам стабильность, которая необходима для Вашего производственного процесса.

5) Низкие расходы на обслуживание и увеличенные интервалы службы расходных материалов винтового компрессора Abac Micron

Простой и доступный механизм компрессора Абак, на ряду с низкой рабочей температурой сводят расходы на обслуживание к минимуму. Более длительные интервалы замены расходных материалов означают меньшее время простоя оборудования и повышение его эффективности эксплуатации.

6) Новые винтовые пары Atlas Copco

Обновленные винтовые блоки дают высочайшую эффективность и безотказность во время всего срока службы винтового компрессора Abac Micron (Абак Микрон). Надежный поставщик винтовых пар - концерн Atlas Copco производит более 25 тысяч штук таких пар ежегодно.

Где приобрести или купить компрессор Abac Micron?

Мы отправим компрессор Abac Micron транспортной компанией по Вашему желанию в любой регион России или Московской области в Орехово-Зуево, Долгопрудный, Балашиха, Юбилейный, Климовск, Пущино, Черноголовка, Москва, Жуковский, Воскресенск, Дмитров, Раменское, Фрязино, Щелково, Ивантеевка, Подольск, Железнодорожный, Коломна, Сергиев Посад, Можайск, Серпухов, Королёв, Дубна, Красногорск.

По России доставляем в города: Череповец, Обнинск, Балашиха, Нальчик, Подольск, Набережные Челны, Ноябрьск, Хасавюрт, Якутск, Бердск, Нижний Тагил, Пушкино, Евпатория, Челябинск, Псков, Ессентуки, Чебоксары, Смоленск, Белгород, Тюмень, Тольятти, Санкт-Петербург, Новокуйбышевск, Нефтеюганск, Курган, Королёв, Уфа, Новороссийск, Энгельс, Альметьевск, Октябрьский, Шахты, Ангарск, Рыбинск, Прокопьевск, Саранск и т.д.

Техническое обслуживание: руководство и инструкция по эксплуатации компрессора Abac Micron

МАЛОШУМНЫЕ КОМПРЕССОРНЫЕ УСТАНОВКИ ABAC MICRON С ВИНТОВЫМ РОТОРОМ.

Компрессор Abac Micron Компрессор Abac Micron

Л.С. 3 - 4 - 5,5 - 7,5 - 10 - 15 - 20.

кВт 2,2 - 3 - 4 - 5,5 - 7,5 - 11 – 15.

Компрессороная установка Abac присоединяется к двум разным источникам питания: винтовому компрессору Микрон с тремя фазами или одной фазой и к осушителю Abac однофазному.

Обязательно ознакомьтесь с данным руководством по использованию компрессорного блока Микрон перед его эксплуатацией.

Воздушный винтовой компрессор Abac Micron создан под эксплуатацию в обычном режиме и для работы без перерыва.

Заполняйте установку маслом Аджип Дикреа 46 не меньше чем на 10 % от общего объема, такая работа поможет предотвратить проблемы с конденсацией. Выполняйте четкие инструкции из главы 15,2 во избежание неполадок.

СОДЕРЖАНИЕ

РАЗДЕЛ A: ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ

1.0 ОБЩИЕ СВЕДЕНИЯ

2.0 НАЗНАЧЕНИЕ КОМПРЕССОРА ABAC MICRON

3.0 ЭКСПЛУАТАЦИЯ КОМПРЕССОРА ABAC MICRON

4.0 ОБЩИЕ СТАНДАРТЫ БЕЗОПАСНОСТИ

5.0 ОПИСАНИЕ ПРЕДУПРЕЖДАЮЩИХ СИГНАЛОВ

6.0 ОПАСНЫЕ ЗОНЫ КОМПРЕССОРА ABAC MICRON

7.0 ЗАЩИТНЫЕ УСТРОЙСТВА КОМПРЕССОРА ABAC MICRON

8.0 РАСПОЛОЖЕНИЕ ТАБЛИЧЕК КОМПРЕССОРА ABAC MICRON

9.0 КОМПРЕССОРНАЯ

10.0 ТРАНСПОРТИРОВКА И ТАКЕЛАЖНЫЕ РАБОТЫ

11.0 РАСПАКОВКА КОМПРЕССОРА ABAC MICRON

12.0 УСТАНОВКА КОМПРЕССОРА ABAC MICRON

13.0 РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ДАННЫЕ КОМПРЕССОРА ABAC MICRON

14.0 РИСУНКИ УСТРОЙСТВА

15.0 ОБЫЧНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОМПРЕССОРА ABAC MICRON, ВЫПОЛНЯЕМОЕ ПОЛЬЗОВАТЕЛЕМ

16.0 ПЕРИОДЫ НЕАКТИВНОСТИ КОМПРЕССОРА ABAC MICRON

17.0 УТИЛИЗАЦИЯ ОСУШИТЕЛЯ ABAC MICRON

18.0 ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ КОМПРЕССОРА ABAC MICRON

19.0 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ, ДЕЙСТВИЯ В АВАРИЙНЫХ СИТУАЦИЯХ

РАЗДЕЛ В: ИНФОРМАЦИЯ ДЛЯ КВАЛИФИЦИРОВАННОГО ТЕХНИЧЕСКОГО ПЕРСОНАЛА

20.0 ВКЛЮЧЕНИЕ КОМПРЕССОРА ABAC MICRON

21.0 ДЛЯ ПРОВЕДЕНИЯ ОБЩИХ РАБОТ ПО ОБЫЧНОМУ ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ НЕОБХОДИМ ОБУЧЕННЫЙ ПЕРСОНАЛ

22.0 ЗАМЕНА МАСЛА НА КОМПРЕССОРЕ ABAC MICRON

23.0 ЗАМЕНА МАСЛООТДЕЛИТЕЛЬНОГО ФИЛЬТРА ABAC MICRON

24.0 НАТЯЖЕНИЕ РЕМНЯ КОМПРЕССОРА ABAC MICRON

25.0 ЗАМЕНА РЕМНЯ КОМПРЕССОРА ABAC MICRON

26.0 ПРИНЦИПИАЛЬНАЯ СХЕМА КОМПРЕССОРА ABAC MICRON

27.0 КАЛИБРОВКА ОСУШИТЕЛЯ КОМПРЕССОРА ABAC MICRON

28.0 ЭЛЕКТРИЧЕСКАЯ СХЕМА (НА ЗАДНЕЙ КРЫШКЕ)

ВНИМАНИЕ: ВНУТРИ ЭЛЕКТРИЧЕСКОЙ ПАНЕЛИ КОМПРЕССОРА ABAC MICRON НАХОДИТСЯ ЭКЗЕМПЛЯР СХЕМЫ ПРОВОДКИ

МАЛОШУМНЫЕ КОМПРЕССОРНЫЕ УСТАНОВКИ С ВИНТОВЫМ РОТОРОМ.

Л.С. 3 - 4 - 5,5 - 7,5 - 10 - 15 - 20

кВт 2,2 - 3 - 4 - 5,5 - 7,5 - 11 - 15

ИДЕНТИФИКАЦИОННЫЕ СВЕДЕНИЯ О МАШИНЕ И ПРОИЗВОДИТЕЛЕ

Компрессор Abac Micron - табличка

Расположение таблички с паспортными данными Рис. 1.

АДРЕСА ЦЕНТРОВ ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ

При обнаружении неисправности винтового компрессора Abac Micron следует его отключить от питания. Не открывайте корпус самостоятельно, сдайте машину в техническую поддержку производителя, требуя замены неисправных деталей. Воздушный компрессор Abac Micron может быть опасным для эксплуатации, если не произвести ремонт.

ВВЕДЕНИЕ

Обязательно сохраняйте руководство по эксплуатации винтового компрессора Abac Micron и обращайтесь к нему в вопросительных ситуациях. Инструкция - важная составляющая устройства, которая обеспечит правильное подключение компрессора Micron. Перед тем, как начать работу с электрическим воздушным компрессором Abac Micron, ознакомьтесь с данной инструкцией: любые действия с прибором должны быть выполнены в соответствии с требованиями безопасности, установленными в отношении электрических приборов.

ХАРАКТЕРИСТИКИ И ТЕХНИКА БЕЗОПАСНОСТИ

Компрессор Микрон запускается автоматически.

Перед тем, как снять защитные кожухи и приступить к работе требуется обесточить и избавиться от лишнего давление в системе оборудования.

Любые работы с электрическим компрессором Micron разрешаются к проведению опытными профессионалами.

  • Для предотвращения появления коррозии, которая негативно влияет на систему безопасности в резервуаре со сжатым воздухом, необходимо каждый день сливать появившийся в процессе работы конденсат. Воздушный винтовой компрессор Абак Микрон с функцией автоматического слива требует проверку на правильное функционирование клапана каждую неделю.
  • Прибор требует контроля за размерами стенок резервуара в толщину, обращаясь к нормативным документированным требованиям страны.
  • Отклонение размеров стенок в толщине от нормативных указаний означает запрет на дальнейшее использование устройства, требуя замены всего оборудования.
  • Резервуар допустим к эксплуатации при температурах, приведенных в Заявлении о Соответствии.

ВОЗДУШНЫЙ РЕСИВЕР КОМПРЕССОРА ABAC MICRON

Производитель не несет ответственности за ущерб, причиненный в результате несоблюдения приведенных выше инструкций.

Воздушный ресивер Abac может подвергаться внутренней коррозии, в целях избегания порчи необходимо проверять толщину стенок каждый день. Как только толщина достигнет минимальной отметки, согласно данным производителя, необходимо остановить дальнейшую работу ресивера.

Смотри руководство по ресиверу Abac.

Внимание! Дальнейшая эксплуатация в данной ситуации приведет к взрыву воздушного ресивера!

Оборудование предназначено под эксплуатацию строго в помещении.

ЭТО УСТРОЙСТВО ПОЛНОСТЬЮ СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ ЕВРОПЕЙСКОГО СТАНДАРТА (2006/42 CE) И ПРАВИЛА EN ISO 12100-2:2009.

После использования компрессора Abac Micron не разрешается загрязнять окружающую среду смазочными и прочими жидкостями. Все опасные выработанные вещества необходимо утилизировать специализированными фирмами, учитывая типы элементов.

Разделите компрессорные детали исходя из материала изготовления: фильтры масляные, воздушные, элементы из меди, стали, пластика и другие.

1.0 ОБЩИЕ СВЕДЕНИЯ О КОМПРЕССОРЕ ABAC MICRON

В специализированных компрессорных и цехах устанавливают винтовые компрессоры электрические Микрон с одной ступенью и масляным впрыском. Такую установку не нужно дополнительно крепить к полу болтами или другими средствами. Готовый блок, собранный изготовителем, требует некоторые правила подключения:

  • необходимо подключить блок к электричеству;
  • необходимо выполнить подключение к сети сжатого воздуха.

2.0 ПРЕДПОЛАГАЕМОЕ ИСПОЛЬЗОВАНИЕ КОМПРЕССОРА ABAC MICRON

Электрический винтовой компрессор Микрон выполняет функцию получения сжатого воздуха на предприятиях промышленного производства.

Устройство запрещено для эксплуатации в пожароопасных, взрывоопасных помещениях, а также при проведении работ с выделением легковоспламеняющихся веществ (спирт, опасный пар, растворитель и многие другие).

Прибор не предназначен для изготовления воздуха, пригодного для дыхания и возможного контакта с продуктами питания. Исключением являются случаи фильтрации сжатого воздуха (необходима дополнительная консультация у производителя прибора). Используйте компрессор Микрон по прямому назначению. Эксплуатация в иных целях недопустима и нерациональна. Изготовитель не отвечает за возможные последствия, возникшие в результате использования прибора не по назначению.

3.0 ЭКСПЛУАТАЦИЯ КОМПРЕССОРА ABAC MICRON

3.1 ЭКСПЛУАТАЦИЯ КОМПРЕССОРА ABAC MICRON

Ременная передача связывает блок компрессора Микрон и электродвигатель.

Блок компрессора электрического Микрон выполняет функцию забора наружного воздуха с помощью клапана всасывания. Это воздух проходит очищение посредством фильтрации, функция которой выполняется чуть выше самого клапана. Внутри блока масло дикреа 46 и воздух сжимаются и оказываются в резервуаре, отделяющем масло от воздуха; после сжатый воздух проходит очищение с помощью маслоотделительной функции для того, чтобы максимально избавиться от взвешенных частиц. Прибор имеет функцию охлаждения воздуха, а так же специальный предохранительный термостат: как только нагрев масла Dicrea 46 достигнет 105-110 градусов цельсия, винтовой компрессор Micron прекращает работу.

3.2 КАЛИБРОВКА ДЛЯ ОСУШИТЕЛЯ ABAC MICRON

По ходу работы воздух переходит из резервуара в осушительную часть, после осушения следует к пневматической сети. Работа осушителя Abac Micron: хладагент газообразного состояния, которые поступил из испарителя(4), проходит через функцию всасывания холодильным копрессором(1) и уходит в конденсатор(2). Там выполняется работа с помощью вентилятора (3); хладагент, уже получивший конденсацию, прочищается в водоотделителе(8), проходит расширение по капиллярной трубке(7), уходит обратно в испаритель, в котором происходит охлаждение.

После того, как произойдет обмен теплом у хладагента и сжатого воздуха, который проходит через испаритель способом противотока, хладагент через испарение уходит обратно в прибор для новой работы.

Контур имеет перепускную функцию, что обеспечивает регуляцию степени интенсивности охлаждения, опираясь на выполняемую нагрузку.

Процесс подачи горячего газа посредством клапана выполняет регулировку (9): элемент обеспечивает поддержку стабильного давления хладагента в испарителе; благодаря этому точка росы не может опуститься ниже чем 0 градусов, что помогает предотвратить замерзание конденсата. Работа осушителя автоматизирована; калибр настраивается на заводе и не требует дополнительных настроек.

СХЕМА ОСУШИТЕЛЯ

Компрессор Abac Micron - схема осушителя

4.0 ОБЩИЕ СТАНДАРТЫ БЕЗОПАСНОСТИ КОМПРЕССОРА ABAC MICRON

Для работы с винтомым компрессором допускаются исключительно обученные профессионалы.

Производитель не несет ответственности за причиненный ущерб в результате самовольного вмешательства в рабочие функции компрессора Микрон, а так же любых изменений элементов оборудования, не согласованных с заводом-производителем.

Запрещается снимать или портить защитные устройства, такое действие приведет к нарушению безопасной эксплуатации.

ЗАПРЕЩЕНА работа с электрическим компрессором Микрон после снятия защиты ремня (стр.7, рис.4, поз.7)

ВНИМАНИЕ! Установленный перед оборудованием автоматизированный разъединитель с функцией самоотключения в условиях скачков мощности, который так же оснащен дифференциальным механизмом для калибровки, смотри схему электрики в конце инструкции.

Только персонал, имеющий соответствующую квалификацию, допускается к работе c компрессором любой сложности.

5.0 ОПИСАНИЕ ПРЕДУПРЕЖДАЮЩИХ СИГНАЛОВ КОМПРЕССОРА ABAC MICRON

Компрессор Abac Micron - схема осушителя

5.1 ОПИСАНИЕ ОБЯЗАТЕЛЬНЫХ СИГНАЛОВ КОМПРЕССОРА ABAC MICRON

Компрессор Abac Micron - сигналы

6.0 ОПАСНЫЕ ЗОНЫ КОМПРЕССОРА ABAC MICRON

6.1 ОПАСНЫЕ ЗОНЫ ДЛЯ КОМПРЕССОРНОЙ УСТАНОВКИ

Компрессор Abac Micron - опасные зоны компрессора

6.2 ОПАСНЫЕ ЗОНЫ ДЛЯ БЛОКА ОСУШИТЕЛЯ И РЕЗЕРВУАРА

Компрессор Abac Micron - опасные зоны осушителя и ресивера

7.0 ЗАЩИТНЫЕ УСТРОЙСТВА КОМПРЕССОРА ABAC MICRON

7.1 ЗАЩИТНЫЕ УСРОЙСТВА ДЛЯ ВИНТОВОГО КОМПРЕССОРА

  1. Предохранительные винты
  2. Крышка маслозаливной горловины
  3. Вентилятор охлаждения – стационарное защитное устройство
  4. Клапан предохранения
  5. Аварийный останов
  6. Защита масляного сепаратора
  7. Защита шкивов
Компрессор Abac Micron - защитные устройства компрессора

7.2 ЗАЩИТНЫЕ УСТРОЙСТВА ДЛЯ БЛОКА ОСУШИТЕЛЯ И РЕЗЕРВУАРА

  1. Предохранительный клапан
  2. Крышка защитного реле
  3. Компрессорное реле
  4. Защита от перегрузки
Компрессор Abac Micron - защитные устройства осушителя и ресивера

8.0 РАСПОЛОЖЕНИЕ ТАБЛИЧЕК КОМПРЕССОРА ABAC MICRON

8.1 РАСПОЛОЖЕНИЕ ПРЕДУПРЕЖДАЮЩИХ ТАБЛИЧЕК КОМПРЕССОРА ABAC MICRON

На компрессорном блоке Abac Micron размещены таблички - важная часть безопасности оборудования. Строго запрещено снятие и повреждение предупреждающих табличек.

Компрессор Abac Micron - предупреждающие знаки
  1. Предупреждающая табличка, код 2203 0054 00

8.2 РАСПОЛОЖЕНИЕ ПРЕДУПРЕЖДАЮЩИХ ТАБЛИЧЕК НА БЛОКЕ ОСУШИТЕЛЯ И РЕЗЕРВУАРЕ КОМПРЕССОРА ABAC MICRON

Установленные на устройстве таблички считаются частью воздушного компрессора Микрон и предназначаются для безопасности. Запрещено повреждать или снимать таблички безопасности.

Компрессор Abac Micron - предупреждающие знаки

8.3 РАСПОЛОЖЕНИЕ ПРЕДУПРЕЖДАЮЩИХ ТАБЛИЧЕК НА БЛОКЕ КОМПРЕССОРА ABAC MICRON

Компрессор Abac Micron - предупреждающие знаки

8.4 РАСПОЛОЖЕНИЕ ПРЕДУПРЕЖДАЮЩИХ ТАБЛИЧЕК НА ВОЗДУШНОМ РЕСИВЕРЕ ABAC MICRON

Компрессор Abac Micron - предупреждающие знаки

9.0 КОМПРЕССОРНАЯ

9.1 ПОЛ

Воздушный электрический компрессор Абак Микрон должен быть установлен на ровном промышленном полу; полный вес оборудования можно посмотреть в главе 13.0. Обязательно учтите массу при установке.

9.2 ВЕНТИЛЯЦИЯ

Помещение, где проводятся работы с воздушным компрессором Микрон, должно иметь температуру воздуха не выше 40 °C и не ниже 5°C. Квадратура помещения в диапазоне 30 куб. м. Компрессорная установка по правилам безопасности должна иметь два отверстия под вентиляцию размером по 0,5 квадратных метров.

Если окружающая среда запыленная, рекомендуется установка в этом отверстии фильтрующей панели. Одно из отверстий располагается несколько выше, служит устройством под выпуск горячего воздуха, а другое располагается ниже, выпускает внешний воздух для процесса вентилирования.

9.3 ПРИМЕРЫ УСТРОЙСТВА ВЕНТИЛЯЦИИ В КОМПРЕССОРНОЙ

Компрессор Abac Micron - вентиляция

10.0 ТРАНСПОРТИРОВКА И ТАКЕЛАЖНЫЕ РАБОТЫ

Транспортный перенос компрессора Abac Micron выполняется согласно инструкциям на рисунках:

Компрессор Abac Micron - транспортировка

11.0 РАСПАКОВКА КОМПРЕССОРА ABAC MICRON

Как только вы снимете упаковку - внимательно осмотрите винтовой компрессор Абак Микрон на предмет возможных повреждений. В случае появления сомнений насчет исправной работы оборудования, не включайте самостоятельно, свяжитесь со службой технической поддержки. Запрещено оставлять упаковку от воздушного компрессора в легко доступных для детей местах.

12.0 УСТАНОВКА КОМПРЕССОРА ABAC MICRON

12.1 РАСПОЛОЖЕНИЕ КОМПРЕССОРА ABAC MICRON

Как только вы распакуете оборудование и подготовите компрессорный зал, следует установить компрессорную установку Абак Микрон в удобном месте и проверить следующее:

  • Необходимо убедиться в наличие свободного места в периметре воздушного компрессора Микрон, комфортного для эксплуатации прибора.
  • Установка должна стоять исключительно в горизонтальном положении на ровном полу.
Компрессор Abac Micron - место расположение

Необходимо убедиться в том, что оператор целиком смотрит на контроллер Abac Micron, располагаясь около пульта управления.

12.2 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ КОМПРЕССОРА ABAC MICRON

ВНИМАНИЕ! Винтовой компрессор Abac Micron, поз. 3 и осушитель, поз. 4 оснащены двумя различными подводами питания: однофазный или трехфазное.

  • Необходимо полное совпадение значения напряжения на источнике питания и указанного значения требуемого напряжения прибора
  • Необходимо провести проверку состояния электрических выводов и обеспечить верное заземление.
  • Убедитесь, что в цепи питания до входа в винтовой компрессор Micron предусмотрено устройство автоматического отключения питания при превышении рабочего напряжения, оборудованного схемой подключения дифференциального устройства (см. поз. 1 для компрессора и поз. 2 для осушителя сжатого воздуха).
  • Соблюдая осторожность, подключите силовые кабели установки Abac Micron в соответствии с действующими стандартами. Эти кабели должны соответствовать требованиям, указанным на электрической схеме машины.

К электрической панели допускаются только специалисты.

Работая с электрической панелью, обесточьте питание.

СОБЛЮДЕНИЕ ДЕЙСТВУЮЩИХ ТРЕБОВАНИЙ ПО ЭЛЕКТРИЧЕСКИМ УСТАНОВКАМ ЯВЛЯЕТСЯ ЧРЕЗВЫЧАЙНО ВАЖНЫМ ДЛЯ БЕЗОПАСНОСТИ ОПЕРАТОРА И ЗАЩИТЫ УСТАНОВКИ.

Выдвинутые правила по электрической установке предостерегают монтажника от опасных ситуаций.

Все применяемые материалы, разъёмы и шнуры для скрепления должны отвечать нормативной документации и быть без брака.

12.3 ПОДКЛЮЧЕНИЕ К СЕТИ СЖАТОГО ВОЗДУХА КОМПРЕССОРА ABAC MICRON

Установите отсечной клапан между винтовым компрессором Микрон и сетью сжатого воздуха, чтобы отключить подачу воздуха в винтовой компрессор Абак в ходе работ по техническому обслуживанию.

Фитинги, трубки и разъемы, которые применяются для подключения компрессора Abac Micron к сети сжатого воздуха, должны быть пригодными для использования и соответствовать требованиям, предъявляемым действующей нормативной документацией страны установки.

Производитель не несет ответственности за ущерб, причиненный несоблюдением данных инструкций. несоблюдение инструкций может привести к прекращению действия гарантии.

Компрессор Abac Micron - подключение к пневмосети

Ручной и автоматический слив конденсата проведены снаружи компрессора Abac Micron гибкими трубками. Слив должен соответствовать нормативным актам страны, в которой эксплуатируется устройство.

Производитель не несет ответственности за ущерб, причиненный несоблюдением данных инструкций. Несоблюдение инструкций может привести к прекращению действия гарантии.

12.4 ВКЛЮЧЕНИЕ КОМПРЕССОРА ABAC MICRON

См. раздел B данного руководства, Глава 20.0

13.0 РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ДАННЫЕ КОМПРЕССОРОВ ABAC MICRON

Компрессор Abac Micron - размеры Компрессор Abac Micron - размеры Компрессор Abac Micron - размеры Компрессор Abac Micron - размеры Компрессор Abac Micron - тип осушителя

13.1 РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ДАННЫЕ КОМПРЕССОРА ABAC MICRON

Нормальные условия:

  • Температура окружающего воздуха 25°C
  • Температура входного воздуха: 35°C
  • Давление 7 бар
  • Точка росы сжатого воздуха 3°C

Предельные условия:

  • Макс. температура окр. среды 45°C
  • Мин. температура окр. среды 5°C
  • Макс. температура входного воздуха: 55°C
  • Макс. рабочее давление: 16 бар

14.0 РИСУНКИ УСТРОЙСТВА КОМПРЕССОРА ABAC MICRON

14.1 ОБЩАЯ СХЕМА ОСУШИТЕЛЯ И РЕЗЕРВУАРА

1 Компрессор хладагента

2 Конденсатор

3 Двигатель вентилятора

4 Испаритель

5 Электромагнитный клапан сброса конденсата

6 Перепускной клапан горячего газа

7 Фильтр хладагента

8 Расширительная капиллярная трубка

9 Предохранительный клапан (Резервуар сжатого воздуха)

10 Резервуар сжатого воздуха

11 Ручной слив конденсата

Компрессор Abac Micron - устройство

14.2 ОБЩАЯ СХЕМА ВИНТОВОГО КОМПРЕССОРА ABAC MICRON

1 Всасывающий воздушный фильтр

2 Термостатический клапан

3 Масляный фильтр

4 Воздушно-масляный охладитель

5 Электромагнитный клапан сброса конденсата

6 Система натяжения ремня

7 Клапан минимального давления

8 Воздушно-масляный сепаратор с маслоотделительным фильтром

9 Крышка доливки или заливки масла

10 Панель управления

11 Масломерное стекло

12 Выпуск масла

13 Масляный бак

14 Манометр давления подачи

15 Предохранительный клапан

16 Электродвигатель

17 Винтовой компрессор

18 Блок всасывания

Компрессор Abac Micron - устройство

14.3 ПАНЕЛЬ УПРАВЛЕНИЯ И КОНТРОЛЯ КОМПРЕССОРА ABAC MICRON

Перед проверкой винтового компрессора Микрон нужно тщательно изучить инструкцию и разобраться в назначениях.

Компрессор Abac Micron - контроллер
  1. Манометр давления подачи.
  2. Разъединитель - используется также для аварийной остановки и для сброса тепловой защиты электродвигателя.
  3. Счетчик часов работы: указывает время наработки.
  4. (Пуск - Остановка) - Выключатель компрессора Abac Micron.
  5. "OFF" – "ON" (Вкл. - Выкл.) - Выключатель осушителя Abac.
  6. Термометр точки росы.

ВНИМАНИЕ: Положение выключателей "OFF"(ВЫКЛ), означает, что панели находятся в рабочем состоянии.

Запуск: Выставите клапан выключателя, поз.4, на разметку "I"; клапан встанет на место автоматически.

ОСТАНОВКА: Переведите выключатель, поз. 4, в положение "O" (Л.С. 3-4-5,5-7,5 / кВт 2,2-3-4-5,5)

Переведите выключатель, поз. 2, в положение "O" (Л.С. 10-15-20 / кВт 7,5-11-15)

ВНИМАНИЕ: сразу после прекращения работы нужно выждать 30 секунд перед новым запуском воздушного компрессора Abac Micron.

15.0 ОБЫЧНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОМПРЕССОРА ABAC MICRON, ВЫПОЛНЯЕМОЕ ПОЛЬЗОВАТЕЛЕМ

Прежде чем начать техническое обслуживание, нужно отключить винтовой компрессор Абак Микрон от пневматической сети и остальных источников питания.

Действия, приведённые в этой части инструкции, может проводить пользователь. Остальные серьезные установки должны проводить квалифицированные специалисты, такие работы приведены в части ОБЩЕЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ. (См. главу 21.0).

15.1 ФОРМУЛА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ КОМПРЕССОРА ABAC MICRON

Действия которые допустимы пользователю.

Те установки, что должны выполнять профессионалы находятся в разделе "B" этой инструкции.

Информация о плановом техническом обслуживании воздушного компрессора Микрон приведена в формуле ниже.

Предоставленные числа взяты из общей ежегодной работы винтового компрессора Абак Микрон.

Техническое обслуживание компрессора Abac Micron
Через каждые 24 часа работы винтового компрессора Abac Micron Слить конденсат из резервуара с воздухом
Через каждые 50 часов работы машины
  • Слить конденсат из масляного бака;
  • Проверить уровень масла Agip Dicrea 46.
Через каждые 500 часов работы машины
  • Очистить всасывающий воздушный фильтр;
  • Проверить автоматический сброс конденсата;
  • Очистить конденсационный радиатор (при наличии осушителя);
  • Очистить грязесборный фильтр;
  • Проверить натяжение ремня.
Через каждые 2000 часов работы машины
  • Заменить всасыающий воздушный фильтр;
  • Заменить масло Агит Дипреа 46;
  • Заменить масляный фильтр;
  • Заменить маслоотделительный фильтр.
Через каждые 4000 часов работы машины
  • Очистить ребристую поверхность поверхность воздушно-масляного охладителя;
  • Освободить рифленую часть воздушно-масляного охладителя.

ВНИМАНИЕ! Спустя первых 100 часов работы происходит обкатка воздушного компрессора Abac Micron, нужно поменять масляный фильтр и заменить масло Дикреа 46.

15.2 СЛИВ КОНДЕНСАТА ИЗ МАСЛЯНОГО БАКА ABAC MICRON

Если по ходу работы требуются остановки на долгое время, то при охлаждении немного конденсата скапливается в масляном баке. Часто это происходит на ночных и выходных остановках производства.

Лишний конденсат необходимо убирать один раз в 50 часов или каждый день. Всю работу по сливу стоит выполнять только при полном охлаждении, которое достигается через 8 часов после отключения системы.

До слива нужно заблаговременно отключить механизм от сети.

Следуйте этим этапам:

  • Остановите работу устройства, нажав на клапан "OFF", поз. 1, Рис. 17.
  • Если есть кнопочный клапан, то выключите его. Поз 2, Рис. 17
  • Запустите автоматический дифференциальный клапан, поз. 3, он может быть на осушителе или на винтовом компрессоре Abac Micron поз. 4. Рис 17.
  • Подождите, пока винтовой воздушный компрессор Абак Микрон полностью охладится.
  • МЕДЛЕННО поверните краник, поз. 5, рис. 17, и дайте конденсату стечь. НЕ СПЕША сдвиньте кран, поз. 5, рис. 17, после этого подождите некоторое время пока конденсат выйдет.
  • Когда появятся первые следы масла Агип Дикреа 46, закройте кран. Если увидите капли масла, приведите кран в исходное положение.
Компрессор Abac Micron - слив конденсата

Исходя из документации, слитый конденсат нужно уничтожить.

  • Просмотрите показатель компрессорного масла Агип Дикрея 46 на шкале, поз. 6, Рис 17.
  • Когда показатель масла будет ниже требуемого, то добавьте его, следуя инструкции из части 15.3.

Масло не смешивайте, стоит брать уже залитый в компрессор тип смазочной жидкости.

15.3 ПРОВЕРКА УРОВНЯ МАСЛА И ДОЛИВКА МАСЛА DICREA

  • Отключите механизм, приведя клапан в положение "OFF", поз. 1, Рис. 17.
  • Следите за состоянием масла Агип Дикреа 46, ничего не предпринимайте, пока в нем есть пена.
  • Смотрите сколько масла в шкале, поз. 6, Рис. 17.
  • Если масла Dicrea 46 меньше допустимого количества долейте его исходя из инструкции ниже.
  • Щёлкните кнопочный клапан поз. 2, Рис. 17.
  • Запустите автоматическую дифференциальную систему подачи питания, поз. 3, она располагается на винтовом компрессоре Абак Микрон или на осушителе поз.4.

Берите только однотипные масла Дикреа 46, не мешайте разные виды.

Прежде чем приступать к работе проверьте, не идёт ли подача питания из электросети.

  • Осторожно и медленно приподнимайте крышку маслоналивного бака, поз. 7, Рис. 17, проверьте, нет ли давления в нем.
  • До максимальной отметки дополните недостающее масло Аджип Дикреа 46. В компрессор стоит лить один и тот же вид масла, поз. 6, Рис. 17.
  • Верните в исходное положение крышку масляного бака, поз. 7, Рис. 17.

15.5 ОЧИСТКА ВСАСЫВАЮЩЕГО ВОЗДУШНОГО ФИЛЬТРА ИЛИ ЗАМЕНА ФИЛЬТРА ABAC MICRON

  • Остановите процесс, повернув разъединитель в положение "OFF", поз. 1, Рис. 18.
  • Поверните кнопочный клапан поз. 2, Рис. 18, если он есть на осушителе Abac Micron.
  • Запустите автоматический дифференциальный клапан питания, поз. 3, он есть на осушителе поз. 4, или винтовом компрессоре Abac Micron.

ГОРЯЧИЕ ДЕТАЛИ ВНУТРИ

  • Уберите крышку, поз. 5, Рис 18, посмотрите, где находится стрелка.
  • Достаньте фильтр, поз 6, Рис. 18.
Компрессор Abac Micron - воздушный фильтр

Следите за тем, чтобы мусор и чужеродные предметы не попадали в коллектор.

  • Потоком воздуха прочистите фильтр, ведя его изнутри наружу, ПРИМЕНЯТЬ ВОДУ И ЧИСТЯЩИЕ СРЕДСТВА ЗАПРЕЩАЕТСЯ. Можете поменять фильт на новый.
  • Корпус от фильтра протрите тканью.
  • Поставьте крышку в исходное положение.
  • Непригодный фильтр нужно утилизировать, опираясь на нормативные правила.

15.6 ПРОВЕРКА АВТОМАТИЧЕСКОГО И РУЧНОГО СБРОСА КОНДЕНСАТА (ДЛЯ РЕЗЕРВУАРА И ОСУШИТЕЛЯ)

Перед тем как начать работу с механизмом, нужно его обесточить. Отключите подачу тока и пневматическую сеть от винтового компрессора Abac Micron.

Ежедневно следите и меняйте слив как автоматического, так и ручного конденсата (поз. 8 и 11, рис. 19): Следуйте следующим пунктам:

  • Проверьте слив в дренажной трубе, для этого нажмите клапан "TEST", поз. 8, Рис 19 на пару секунд.
  • Убедитесь, что ручной сброс конденсата прошел успешно и бак пуст. 11, Рис 19. (Убирайте конденсат ежедневно).

15.7 ОЧИСТКА КОНДЕНСАЦИОННОГО РАДИАТОРА ОСУШИТЕЛЯ ABAC MICRON

Для начала работы нужно обесточить винтовой компрессор Micron. Отключите все подачи тока к нему.

Убирать конденсат нужно каждый месяц (поз.6, Рис. 19):

Сделайте эти пункты:

  • Отключите механизм, поставив клапан разъединителя в стойку "OFF", поз. 1, Рис. 19.
  • Включите кнопочный рычаг поз. 2, Рис. 19, если он есть на осушителе Abac.
  • Запустите автоматический дифференциальный клапан подачи, он находится на осушителе поз.4 или винтовом компрессоре Abac Micron поз. 3, Рис. 19.

ГОРЯЧИЕ ДЕТАЛИ ВНУТРИ

  • Уберите панель, поз. 5, Рис. 19
  • Сжатым воздухом почистите стенки конденсатора (см. Рис. А.) НЕЛЬЗЯ применять для очистки воду и другие средства.
  • Верните панель в исходное положение, поз. 5, Рис. 19.

15.8 ОЧИСТКА ГРЯЗЕСБОРНОГО ФИЛЬТРА ОСУШИТЕЛЯ ABAC MICRON

Перед тем как приступить к работе следует отключить воздушный компрессор Abac Micron от пневматической сети и других источников питания.

Следуйте указаниям:

  • Завинтите кран, поз. 7, рис 19.
  • Отключите прибор, поставив разъединитель в положение "OFF".
  • Включите кнопочный клапан поз.2, Рис. 19.
  • Запустите автоматический дифференциальный клапан, поз.4 (если осушитель) и поз. 3 (если винтовой компрессор Abac Micron), Рис.19.
  • Поверните рычаг конденсата и скиньте давление в резервуаре и осушителе, поз. 11, Рис. 19.
  • Завинтите кран, поз. 12, Рис. 19.
  • Уберите ограничитель, поз. 9, Рис. 19.
  • Уберите фильтр, поз. 10, Рис. 19.
  • Изнутри наружу, струей сжатого воздуха прочистите фильтр, поз. 10, Рис. 19.
  • Поставьте фильтр на место и закройте бак крышкой.
  • Откройте кран, поз. 12, Рис. 19.
Компрессор Abac Micron - очистка осушителя

16.0 ПЕРИОДЫ НЕАКТИВНОСТИ КОМПРЕССОРА ABAC MICRON

Когда оборудование не работает долгое время:

  • Завинтите кран, поз.1 и поз.2, Рис. 20.
  • Откройте крышку выпуска конденсата, чтобы сбросить давление в объектах, поз. 8, Рис. 20.
  • Запустите винтовой компрессор Abac Micron, поставив разъединитель в состояние "OFF".
  • Включите кнопочный клапан, если он есть на осушителе, поз. 5, Рис. 20.
  • Запустите автоматический дифференциальный рычаг питания, поз.7 (если он на осушителе) и поз. 6 (когда на винтовом компрессоре) Рис. 20.
  • Когда пройдет полный сброс давления, верните все краны в исходное положение, поз. 8, Рис 20.
Компрессор Abac Micron - периоды неактивности

Чтобы в компрессорной станции не испортился двигатель, нужно защищать его от влаги и пыли.

Прежде чем запустить механизм после застоя проконсультируйтесь со специалистами и проведите диагностику.

17.0 УТИЛИЗАЦИЯ ОСУШИТЕЛЕЙ ABAC MICRON

Когда винтовой компрессор Абак Микрон идет на утилизацию, нужно разобрать его на части и отправить на переработку детали в соответствии с материалом.

Непригодные вещества, такие как смазки, масло и т.д. следует устранить в соответствии с требованиями по утилизации.

18.0 ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ КОМПРЕССОРА ABAC MICRON

Компрессор Abac Micron - фильтры

Рекомендуется брать в использование только качественные смазочные масла Агип Дикреа 46, так как они проверены временем и лабораторными исследованиями. Всю необходимую консультацию вы можете получить в сервисных пунктах АВАС.

19.0 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ, ДЕЙСТВИЯ В АВАРИЙНЫХ СИТУАЦИЯХ

ВНИМАНИЕ! ВСЕВЫДЕЛЕНЫЕ ПУНКТЫ ДОЛЖНЫ ПРОВОДИТЬСЯ ТОЛЬКО КВАЛИФИЦИРОВАННЫМИ РАБОТНИКАМИ, КОТОРЫХ ПРОИЗВОДИТЕЛЬ САМ ДОПУСТИЛ К КОМПРЕССОРУ ABAC MICRON.

Любые работы должен проводить профессионал. Вы можете только выключить компрессор Микрон и лишить его питания от сети.

19.1 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ВИНТОВОГО КОМПРЕССОРА ABAC MICRON. ДЕЙСТВИЯ В АВАРИЙНЫХ СИТУАЦИЯХ

Неисправность компрессора Abac Micron Возможные причины Признаки
1. Установка не запускается 1А - электропитание отсутствует
1В - предохранитель защиты трансформатора перегорел
заменить предохранитель;
проверить цепь подачи электроэнергии.
2. Установка не запускается 2А - сработала тепловая защита на главном двигателе чтобы сбросить, переведите изолированный выключатель в положение "OFF" / "ON".
3. Установка не запускается 3А - сработал термостат перегрева масла повышена температура окружения;
радиатор загрязнен;
понижен уровень масла, нужно добавить масла в бак.
4. Компрессор не развивает необходимого давления 4А - превышен расход сжатого воздуха
4В - остается открытым распределитель разгрузки с электрическим управлением
проверить электрическую систему
Расход масла повышен 5А - масло загрязнено или повышен уровень масла в фильтре маслоотделителя сменить фильтр маслоотделения

19.2 ИЩЕМ ПРОБЛЕМЫ В РАБОТЕ ОСУШИТЕЛЯ. ИНСТРУКЦИЯ ПРИ АВАРИЙНЫХ СЛУЧАЯХ

Работу должен проводить только профессионал в данной области. Перед началом действий выключите установку Abac Micron и отключите подачу питания сети.

ВНИМАНИЕ! ВСЕ ВЫДЕЛЕНЫЕ ПУНКТЫ ДОЛЖНЫ ВЫПОЛНЯТЬ ТОЛЬКО КВАЛИФИЦИРОВАНЫЕ СПЕЦИАЛИСТЫ КОМПАНИИ.

Неисправность осушителя Abac Micron Возможные причины Признаки
1. Подача свежего воздуха через выходное отверстие осушителя отсутствует трубки замерзли изнутри перепускной клапан горячего газа не откалиброван или неисправен
недостаточно высокая температура окружения
трубопровод испарителя забился льдом
2. В трубопроводе собирается конденсат неисправность отделителя конденсата
осушитель работает в режиме, который превышает номинальные характеристики
при работе осушителя нет необходимой конденсации
проверить выпускной электромагнитны клапан
проверить таймер слива
проверить температуру воздуха на входе в осушитель
очистить конденсатор
3. Температура головки компрессора превышает 55 градусов при правильнйо подаче газа некорректно работает контур охлаждения выполнить повторную заправку, проверив предварительно вероятность утечки хладагента
4. При перегрузке двигатель отключается осушитель работает в режиме, который превышает номинальные показатели
при правильной подаче газа не работает контур охлаждения

5. Двигатель не запускается, но гудит в линии недостаточно высокое напряжение
не было соблюдено время для выравнивания давления
система запуска двигателя неисправна
связаться с компанией, которая производит электроэнергию;
выждать некоторе время перед повторным включением установки
проверить рабочие реле и конденсаторы
6. Работа компрессора Abac Micron сопровождается повышенным шумом внутренние механические клапаны и детали работают неисправно

РАЗДЕЛ "B"

РАЗДЕЛ "B" РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ ПРЕДНАЗНАЧЕН ДЛЯ КВАЛИФИЦИРОВАННОГО ПЕРСОНАЛА, ДОПУЩЕННОГО ПРОИЗВОДИТЕЛЕМ ОБОРУДОВАНИЯ.

20.0 ВКЛЮЧЕНИЕ КОМПРЕССОРА ABAC MICRON

Прежде чем начать работу с компрессором Abac Micron проверьте, чтобы электропитание было выключено.

20.1 ПРЕДВАРИТЕЛЬНЫЕ ПРОВЕРКИ КОМПРЕССОРА ABAC MICRON

Убедитесь, что уровень масла Агип Дикреа 46 соответствует норме, поз.1, Рис. 23. После поставки в баке находится первичное компрессорное масло Agip Dicrea, подберите такое же по типу, если у вас не хватает.

Компрессор Abac Micron - уровень масла

Когда механизм пришел от производителя, а дата установки прошла спустя три месяца, то следует предварительно смазать винтовой узел. Следуйте инструкции:

  • Откройте панель, поз. 4,Рис.23.
  • Достаньте воздушный фильтр, поз.5, Рис. 23
  • Налейте небольшое количество масла Агип Дикреа 46 во всплывающую часть.
  • Поместите фильтр обратно в механизм, поз.5, Рис. 23.
  • Поставьте на место панель, поз.4, Рис. 23.

Когда машина 6 месяцев после изготовления не устанавливалась на производство, свяжитесь с представителем производителя.

20.2 ЗАПУСК СУШИТЕЛЯ ABAC MICRON

Запускайте осушитель Abac Micron, перед тем как поступит воздух.

Следуя правилам, вы избежите нароста конденсата в пневматической системе.

Когда включен воздушный компрессор Микрон, осушитель тоже должен быть включен.

ВНИМАНИЕ! когда вы хотите включить повторно воздушный компрессор Абак Микрон, следует дать 5 минут отдыха системе, чтобы давление пришло в норму.

20.3 ПРОВЕРКА НАПРАВЛЕНИЯ ВРАЩЕНИЯ КОМПРЕССОРА ABAC MICRON И ЗАПУСК

  • Просмотрите, все ли защитные корпуса установлены.
  • Дайте ток на панель автоматическим дифференциальным клапаном питания, поз. 1, Рис 24.
  • Включите компрессор Abac Micron, выставив рычаг на положение "I", поз. 2, Рис. 24, и спустя секунду выключите, вернув рычаг на положение "OFF", поз. 2а, Рис. 24.
  • Если направление движения верное, то лист бумаги, поз. 3, унесет движением воздуха (См. Рис. А) – Когда направление будет выставлено неверно, то лист останется на месте (См. Рис. В) – НЕВЕРНАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ ФАЗ.
Компрессор Abac Micron - направление вращения

Любая работа на электрическом винтовом компрессоре должна проводится специалистом.

Выключите поступление тока и поменяйте части местами исходя из поз.1, Рис. В. Не рекомендуется проводить действия на крышке установки Абак Микрон.

ТОЛЬКО ПРИ СОБЛЮДЕНИИ ВСЕЙ ИНСТРУКЦИИ МЕХАНИЗМ МОЖНО ПРИВЕСТИ В ДЕЙСТВИЕ.

21.0 ДЛЯ ПРОВЕДЕНИЯ ОБЩИХ РАБОТ ПО ОБЫЧНОМУ ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ КОМПРЕССОРА ABAC MICRON НЕОБХОДИМ ОБУЧЕННЫЙ ПЕРСОНАЛ

Чтобы начать работу с компрессором Abac Micron отключите питание и проверьте выключено ли само устройство.

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Для условий с повышенной запыленностью необходимо удвоить частоту выполнения обслуживания. Приведённые ниже данные указаны с учетом отличной вентиляции и чистоты в месте установки компрессора Абак Микрон. Там где условия запыленные - следует увеличить нагрузку вдвое.

Через каждые 24 часов работы машины Слейте конденсат из резервуара с воздухом.
Через каждые 50 часов работы машины Слейте конденсат из масляного бака;
Проверьте уровень масла Дикрея 46.
Через каждые 500 часов Очистите всасывающий воздушный фильтр;
Проверьте автоматический сброс конденсата;
Очистите конденсационный радиатор (при наличии осушителя);
Очистите грязесборный фильтр;
Проверьте натяжение ремня.
Через каждые 2000 часов

Замените всасывающий воздушный фильтр;

Замените компрессорное масло масло Аджип Дикреа 46;

Замените масляный фильтр;

Замените маслоотделительный фильтр.

Через каждые 4000 часов Очистите ребристую поверхность воздушно-масляного охладителя.

ВНИМАНИЕ! Через первые 100 часов наработки нужно менять масло Агип Дикрея 46 и масляный фильтр.

22.0 ЗАМЕНА МАСЛА НА КОМПРЕССОРЕ ABAC MICRON

Данную часть работы следует выполнять заодно с заменой воздушного и масляного фильтра компрессора Abac Micron.

До начала технического обслуживания нужно выключить компрессор Микрон и отсоединить его от сети.

Смена масла Агип Дикреа 46 идет важной частью процесса, так как при неправильной смазке могут повредиться подшипники и система прослужит меньше.

Масло Dicrea 46 нужно менять, когда механизмы винтового компрессора Абак еще не успели остыть, сразу же после выключения. Прописанные пункты следует взять во внимание и строго им следовать.

Когда прошел слив масла Аджип Дикреа 46 из системы, поз. 1, Рис. 25.

  • Заполните до нужной отметки масляной бак, поз. 2, Рис. 25.
  • Следуя главе 20.1, капните немного масла Агип Дикреа во всасывающий блок.
  • Поставьте на место все защитные борта и крышку.
  • Включите компрессор Микрон.
  • Спустя минуту выключите механизм, выставив разьединитель на позицию "OFF", поз. 3, Рис. 25. СЛЕДУЙТЕ ИНСТРУКЦИИ ГЛАВЫ 15.3.
Компрессор Abac Micron - замена масла

НЕПРИГОДНОЕ ДЛЯ ИСПОЛЬЗОВАНИЯ МАСЛО AGIP DICREA 46 НУЖНО УНИЧТОЖИТЬ, КАК ПРОПИСАНО В ЗАКОНОДАТЕЛЬСТВЕ.

ПРИМЕЧАНИЕ О СМАЗОЧНЫХ МАТЕРИАЛАХ.

Винтовой компрессор Abac Micron поставляется на производство с уже залитым баком масла Аджип.

Пригодность масла Агип Дикреа может достигать до 4000 часов, но это только при нормальных условиях. Если помещение пыльное и с плохой вентиляцией, то замену стоит проводить чаще, как указано в таблице.

Кроме того, если условия работы тяжелые, а температура выше 90°C, то менять масло нужно чаще, чем это сказано в таблице.

Не смешивайте разные сорта масел.

23.0 ЗАМЕНА МАСЛООТДЕЛИТЕЛЬНОГО ФИЛЬТРА И МАСЛЯНОГО ФИЛЬТРА

Перед проведением технического обслуживания нужно выключить аппарат и отсоединить от него сеть.

ВНИМАНИЕ! ПОСЛЕ ВЫКЛЮЧЕНИЯ ВИНТОВОГО КОМПРЕССОРА ABAC MICRON ВНУТРЕНЕЕ ДАВЛЕНИЕ ПАДАЕТ САМО СПУСТЯ 30 СЕКУНД.

Следуйте следующим пунктам:

  • Достаньте маслоотделительный фильтр, поз. 3, масляный, поз. 4, Рис 26.
  • Когда будет проходить сборка, маслом Агип Дикреа 46 нужно смочить уплотнения на фильтре.
  • Собирайте и производите затяжку только вручную.
Компрессор Abac Micron - замена масляного фильтра и сепаратора

24.0 НАТЯЖЕНИЕ РЕМНЯ НА КОМПРЕССОРЕ ABAC MICRON

Перед диагностикой заблаговременно выключите винтовой компрессор Abac Micron и обесточьте доступ к сети.

Натяжение и замена ремней компрессора Abac Micron. Следуйте пунктам:

  • Особым ключом вскройте передний корпус, поз. 1, Рис. 27.
  • Выкрутив винты, поз. 11, Рис. 27.
  • Уберите ограждающие корпуса, поз. 10, Рис. 27.
  • Раскрутите на пол-оборота винты, поз.5, Рис. 27.
  • Прокручивая винт шестигранным ключом, выставьте нужное положение ремня, поз. 6, Рис. 27.
  • Снова закрутите винты, поз. 5 (), Рис. 27. Крутя винт, отрегулируйте положение ремня, поз 6, Рис. 27.
  • Вся работа проделана правильно, если между шкивами положить груз в 5 кг и ремень прогнется где-то на 6 мм. (см. Рис. А).
  • Выставите на исходное положение защитные борта (поз. 10, Рис. 27) при помощи нужных винтов.
  • Соберите панель в изначальное состояние, поз. 1, Рис. 27.

25.0 ЗАМЕНА РЕМНЯ НА КОМПРЕССОРЕ ABAC MICRON

Перед диагностикой заблаговременно выключите компрессорную станцию и обесточьте доступ к сети.

Следуйте пунктам:

  • Снимите передний корпус, поз. 1, Рис. 27.
  • Достаньте винты, поз. 11, Рис. 27.
  • Уберите предохранительные корпуса, поз. 10, Рис. 27.
  • Сбавьте на пол-оборота винты, поз. 5, Рис. 27.
  • Скиньте натяжение ремня, сбавив оборот винта, поз. 6, Рис. 27.
  • Уберите винты, поз.7, Рис. 27, достаньте кожух вентилятора, поз. 8.
  • Уберите со шкивов и достаньте ремень, поз. 9, установку нового ремня производите в обратном порядке, через вентиляционное отверстие.
  • Регулируйте натяжку ремня следуя Главе 24.0.
  • Поместите на место кожух вентилятора, поз.8, Рис. 27.
  • Вставьте в исходное положение все защитные корпуса (поз. 10, Рис. 27) крепите их снятыми винтами.
  • Соберите механизм, поз. 1, Рис. 27.
Компрессор Abac Micron - замена ремня

1 - F = 5 кг, усилие, которое следует прилагать к новому ремню по осевой линии под прямыми углами.

2 - f = 6 мм., зазор после приложения усилия F. (после 100 часов работы F = 3 кг.)

26.0 СХЕМА ПОТОКОВ МАСЛА И ВОЗДУХА (Л.С. 3-4-5,5-7,5 / кВт 2,2-3-4-5,5)

Компрессор Abac Micron - схема потоков масла и воздуха Компрессор Abac Micron - схема потоков масла и воздуха

26.1 СХЕМА ПОТОКОВ МАСЛА И ВОЗДУХА (Л.С. 10-15-20 / кВт 7,5-11-15)

Компрессор Abac Micron - схема потоков масла и воздуха Компрессор Abac Micron - схема потоков масла и воздуха

27.0 КАЛИБРОВКА ОСУШИТЕЛЯ КОМПРЕССОРА ABAC MICRON

ВНИМАНИЕ! ПЕРЕПУСКНОЙ КЛАПАН ДЛЯ ГОРЯЧЕГО ГАЗА: Этот рычажок отредактирован при сборке компрессора Abac Micron, поэтому менять его настройки не нужно. Данные о точке росы, показанные здесь, не имеют отношения к его работе.

  1. Крышка
  2. Регулировочный винт

РАБОЧЕЕ ДАВЛЕНИЕ И ТЕМПЕРАТУРА ХЛАДАГЕНТА R134a.

Компрессор Abac Micron - схема потоков масла и воздуха

27.1 ПРИНЦИПИАЛЬНАЯ СХЕМА ОСУШИТЕЛЯ КОМПРЕССОРА ABAC MICRON

Компрессор Abac Micron - схема осушителя

27.2 ПРИНЦИПИАЛЬНАЯ СХЕМА ВИНТОВОГО КОМПРЕССОРА ABAC MICRON

Компрессор Abac Micron - схема винтового компрессора
Отправить заявку
Новости

Новая линейка Abac Genesis и Formula 5,5 - 15 кВт (27.03.2014)

Поступления на 28.06.2017
Масло компрессорное Dicrea
Масло компрессорное Abac

Увеличен объем компрессорного масла, теперь на складе в наличии есть следующее масло для винтовых и поршневых воздушных компрессоров Abac:

Масло Agip Dicrea 46

Компрессорное масло VDL 100

Поступления на 18.06.2017
Фильтры для компрессоров Abac

9623572 предфильтр Abac;

9623593 предфильтр Abac;

8234149 набор фильтров Abac;

8234150 набор фильтров Abac;

8234151 набор фильтров Abac;

8234168 набор фильтров Abac;

8234167 набор фильтров Abac;

9056293 фильтр воздушный Abac;

9056940 фильтр воздушный Abac;

9056002 фильтр воздушный Abac;

9618205 фильтр воздушный Abac;

9057404 фильтр воздушный Abac;

8081100 фильтр воздушный Abac;

9056939 фильтр воздушный Abac;

9056772 фильтр воздушный Abac;

9056937 фильтр воздушный Abac;

9056227 фильтр воздушный Abac;

9056188 фильтр воздушный Abac;

9056250 фильтр воздушный Abac;

9056152 фильтр воздушный Abac;

9056938 фильтр воздушный Abac;

9618206 фильтр воздушный Abac;

9618208 фильтр воздушный Abac;

9056019 фильтр воздушный Abac;

9056230 фильтр воздушный Abac;

9057419 фильтр воздушный Abac;

9056941 фильтр воздушный Abac;

9618207 фильтр воздушный Abac;

9056780 фильтр воздушный Abac;

9056018 фильтр воздушный Abac;

9057405 фильтр воздушный Abac;

9056189 фильтр воздушный Abac;

9618034 фильтр воздушный Abac;

9056403 фильтр воздушный Abac;

9057420 фильтр воздушный Abac;

9057406 фильтр воздушный Abac;

9056157 фильтр воздушный Abac;

9618035 фильтр воздушный Abac;

9057421 фильтр воздушный Abac;

5081100 фильтр воздушный Abac;

9056010 фильтр воздушный Abac;

9056718 фильтр воздушный Abac;

9056282 фильтр масляный Abac;

9057422 фильтр масляный Abac;

9056238 фильтр масляный Abac;

9056935 фильтр масляный Abac;

9056848 фильтр масляный Abac;

9056936 фильтр масляный Abac;

9056934 фильтр масляный Abac;

9057423 фильтр масляный Abac;

9057431 фильтр масляный Abac;

9057432 фильтр масляный Abac;

9056113 фильтр масляный Abac;

9056847 фильтр масляный Abac;

9056103 фильтр масляный Abac;

9056846 фильтр масляный Abac;

9056933 фильтр масляный Abac;

9056491 фильтр масляный Abac;

8234096 сепаратор Abac;

9056573 сепаратор Abac;

9056979 сепаратор Abac;

8234089 сепаратор Abac;

9056946 сепаратор Abac;

9056237 сепаратор Abac;

9056984 сепаратор Abac;

8234369 сепаратор Abac;

9056844 сепаратор Abac;

9056947 сепаратор Abac;

8234370 сепаратор Abac;

9057417 сепаратор Abac;

9056943 сепаратор Abac;

9056818 сепаратор Abac;

8234200 сепаратор Abac;

8234054 сепаратор Abac;

8234052 сепаратор Abac;

9057508 сепаратор Abac;

9056012 сепаратор Abac;

9056595 сепаратор Abac;

8234133 сепаратор Abac;

9056574 сепаратор Abac;

9056162 сепаратор Abac;

9056322 сепаратор Abac;

8234134 сепаратор Abac;

9057425 сепаратор Abac;

9057426 сепаратор Abac;

9056944 сепаратор Abac;

8234131 сепаратор Abac;

9056945 сепаратор Abac;

8234132 сепаратор Abac;

8234051 сепаратор Abac;

9057428 сепаратор Abac;

8234074 сепаратор Abac;

9057509 сепаратор Abac;

9056292 сепаратор Abac;

6221372850 сепаратор Abac;

9057443 сепаратор Abac;

9056025 сепаратор Abac;

8234053 сепаратор Abac;

9056102 сепаратор Abac;

9057442 сепаратор Abac;

9056572 сепаратор Abac;

9056175 сепаратор Abac;

8234130 сепаратор Abac;

9056942 сепаратор Abac;

9056176 сепаратор Abac;

9056011 сепаратор Abac;

9056845 сепаратор Abac;

9057429 сепаратор Abac;

9057434 сепаратор Abac;

9055159 фильтр картридж Abac;

9055116 фильтр картридж Abac;

9055121 фильтр картридж Abac;

9055162 фильтр картридж Abac;

9055171 фильтр картридж Abac;

9055019 фильтр картридж Abac;

9055169 фильтр картридж Abac;

АQFС-34 9055160 картридж Abac;

AHFC-34 9055160 картридж Abac;

АQFС-50 9055120 картридж Abac;

AHFC-50 9055151 картридж Abac.

Поступления на 15.06.2017
Ресивер воздушный

Постоянно в наличии и под заказ не дорогие окрашенные и оцинкованные воздухосборники, воздушные ресиверы 500 и 900 литров производства Италии, рабочим давлением 11 и 16 bar.
